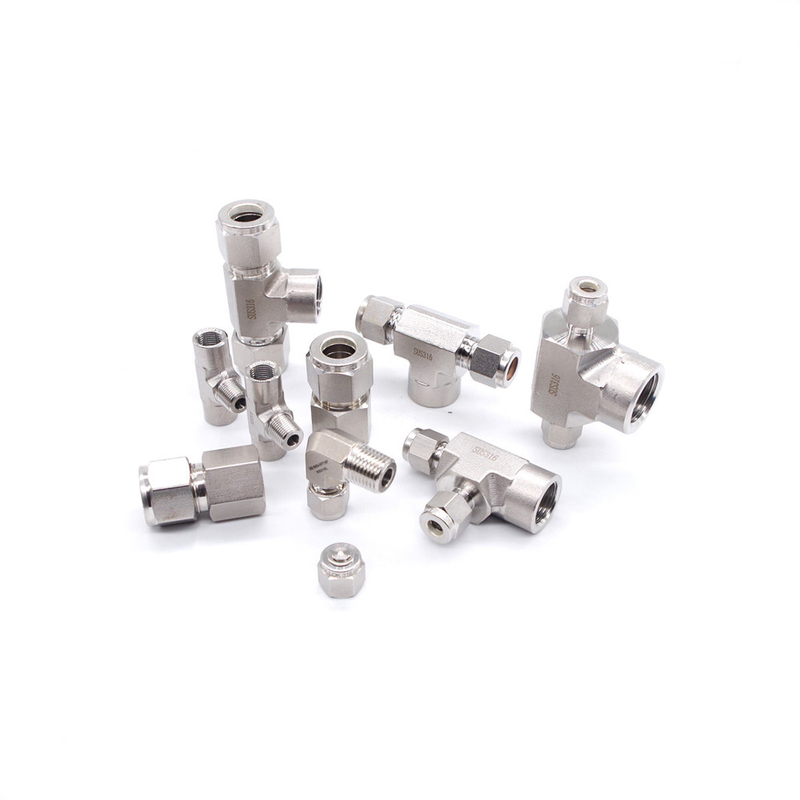

รายละเอียดสินค้า:
|
| พิมพ์: | ฟิตติ้ง | วัสดุ: | SS316, SS304 |
|---|---|---|---|
| สื่อที่ใช้ได้: | ไนโตรเจน ไฮโดรเจน ออกซิเจน อาร์กอน แอมโมเนีย ฮีเลียม ไฮโดรเจน แก๊ส ฯลฯ | ความดันสูงสุด: | 3000psig |
| การเชื่อมต่อ: | ปลอกโลหะคู่, เกลียว NPT, รอย, ท่อ, หนามท่อ ฯลฯ | ขนาด: | 1/4", 3/8", 1/2", 3/4", 1", 3 มม., 4 มม., 6 มม., 8 มม., 10 มม., 12 มม. |
| รูปร่าง: | ยูเนี่ยนตรง, ข้อศอก 90 องศา, ที (3 ทาง), ข้าม (4 ทาง) | ท่าเรือ: | เซินเจิ้น |
| แสงสูง: | อุปกรณ์ท่อเกลียวสแตนเลส,อุปกรณ์ท่อสแตนเลส |
||
โครงการห้องปฏิบัติการก๊าซอากาศนิวเมติก 3 ทางเชื่อมต่อท่อพลาสติก
คำแนะนำรูปร่าง:
คำแนะนำการเชื่อมต่อ:
ลักษณะเฉพาะ:
| เมตริก | |||||||||
| หลอดOD | หมายเลขแค็ตตาล็อก | อา | ดี | อี | F | จี | ชม | เจ | K |
| 3 | UT-3-0 | 22.3 | 12.9 | 2 | 12 | 10 | 15.7 | 31.5 | 44.7 |
| 4 | UT-4-0 | 25.4 | 13.7 | 3 | 12 | 12 | 18.8 | 37.6 | 50.8 |
| 6 | UT-6-0 | 27.0 | 15.3 | 5 | 12 | 14 | 19.6 | 39.1 | 53.9 |
| 8 | UT-8-0 | 29.9 | 16.2 | 6 | 14 | 17 | 22.4 | 44.7 | 59.7 |
| 10 | UT-10-0 | 31.5 | 17.2 | 8 | 17 | 19 | 23.9 | 47.8 | 63.0 |
| 12 | UT-12-0 | 36.0 | 22.8 | 10 | 22 | 22 | 25.9 | 51.8 | 72.0 |
| 14 | UT-14-0 | 38.8 | 24.4 | 10 | 24 | 27 | 28.7 | 57.4 | 77.6 |
| 15 | UT-15-0 | 38.8 | 24.4 | 11 | 24 | 27 | 28.7 | 57.4 | 77.6 |
| 16 | UT-16-0 | 38.8 | 24.4 | 12 | 24 | 27 | 28.7 | 57.4 | 77.6 |
| 18 | UT-18-0 | 38.8 | 24.4 | 14 | 27 | 30 | 29.7 | 59.4 | 79.5 |
| 20 | UT-20-0 | 44.6 | 26.0 | 16 | 30 | 32 | 34.5 | 69.1 | 89.3 |
| 22 | UT-22-0 | 44.6 | 26.0 | 18 | 30 | 32 | 34.5 | 69.1 | 89.3 |
| 25 | UT-25-0 | 49.1 | 31.3 | 21 | 35 | 38 | 36.8 | 73.7 | 98.3 |
| เศษส่วน | |||||||||
| 1/16 | UT-005-0 | 17.8 | 8.6 | 1 | 12 | 10 | 14.0 | 28.0 | 35.6 |
| 1/8 | UT-01-0 | 22.4 | 12.7 | 2 | 12 | 10 | 15.8 | 31.4 | 44.8 |
| 3/16 | UT-015-0 | 25.4 | 13.7 | 3 | 12 | 12 | 19.6 | 39.1 | 50.8 |
| 1/4 | UT-02-0 | 27.0 | 15.2 | 5 | 12 | 14 | 22.4 | 44.8 | 54.0 |
| 3/8 | UT-03-0 | 30.5 | 16.8 | 8 | 17 | 19 | 23.1 | 46.2 | 61.0 |
| 1/2 | UT-04-0 | 36.0 | 22.8 | 10 | 22 | 22 | 26.0 | 52.0 | 72.0 |
| 5/8 | UT-05-0 | 38.9 | 24.4 | 12 | 24 | 27 | 28.7 | 57.4 | 77.8 |
| 3/4 | UT-06-0 | 40.0 | 26.0 | 15 | 27 | 30 | 29.7 | 59.4 | 80.0 |
| 1 | UT-08-0 | 49.0 | 31.2 | 21 | 35 | 38 | 36.8 | 73.6 | 98.0 |
ไตรมาสที่ 1คุณสามารถจัดหาผลิตภัณฑ์อะไรได้บ้าง?
เพื่อนรักของฉัน ถ้าคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา กรุณาส่งคำถามหรืออีเมล เราจะตอบกลับคุณภายใน 24 ชั่วโมง
โปรดระบุพารามิเตอร์ต่อไปนี้ในการสอบถามของคุณให้มากที่สุด:
1. รูปร่าง: สหภาพตรง, ข้อศอก 90 °, T (3 ทาง), ข้าม (4 ทาง)
2. การเชื่อมต่อ: เกลียวตัวผู้ NPT, เกลียวตัวเมีย NPT, ปลอกโลหะ, รอย, tube
3. วัสดุ: SS316, SS304
4. สื่อ: ของเหลวใช้ทำอะไร?แก๊สน้ำมัน?
5. ความกดดันในการทำงานจริง
6. ปริมาณ
โปรดอธิบายว่าคุณต้องการอุปกรณ์ประเภทใด จากนั้นเราจะส่งแบบจำลองและใบเสนอราคาที่แน่นอนให้กับคุณตัวอย่างเช่นข้อศอก 90 องศาปลายด้านหนึ่งเป็นเกลียวตัวผู้ NPT ปลายอีกด้านหนึ่งเป็นปลอกโลหะคู่ (เชื่อมต่อโดยตรงกับท่อ) ก๊าซไฮโดรเจน 1500 psi 3000 ชิ้น
